| 普通固定支腿型 | |||||||

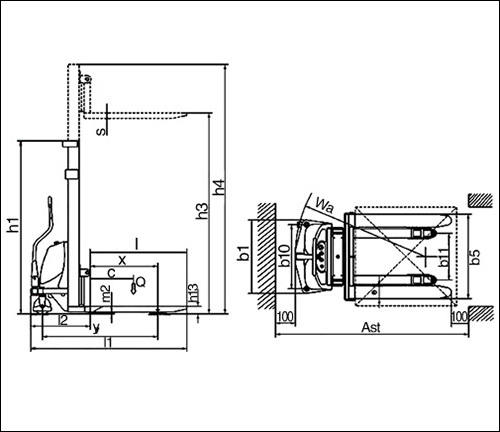

| 型號 |
|
SES10 | SES15 | ||||
| 額定載荷(Q) | kg | 1000 | 1500 | ||||
| 載荷中心距(C) | mm | 500 | 500 | ||||
| 前懸距(X) | mm | 745 | 745 | ||||
| 降低時高度(h13) | mm | 90 | 90 | ||||
| 軸距(Y) | mm | 1185 | 1265 | ||||
| 自重(含蓄電池) | kg | 400 | 460 | 480 | 455 | 520 | 530 |
| 軸負載,滿載時前/后軸 | kg | 495/905① | 611/1319① | ||||
| 軸負載,空載時前/后軸 | kg | 304/96① | 325/105① | ||||
| 輪子 |
|
聚氨酯 | 聚氨酯 | ||||
| 前輪尺寸 | mm | 180×50 | 180×50 | ||||
| 后輪尺寸 | mm | 80×93 | 80×93 | ||||
| 輪,前后數量(x=驅動輪) |
|
2/2 | 2/2 | ||||
| 前輪輪距(b10) | mm | 700 | 700 | ||||
| 后輪輪距(b11) | mm | 440/510 | 440/510 | ||||
| 門架縮回時高度(h1) | mm | 2090 | 1840 | 2090 | 2090 | 1840 | 2090 |
| 起升高度(h3) | mm | 1600 | 2500 | 3000 | 1600 | 2500 | 3000 |
| 作業時門架最大高度(h4) | mm | 2090 | 3060 | 3560 | 2090 | 3060 | 3560 |
| 總體長度(l1) | mm | 1565 | 1645 | ||||
| 叉面長度(l2) | mm | 665 | 745 | ||||
| 車體寬度(b1) | mm | 955 | 955 | ||||
| 貨叉尺寸(s/e/l) | mm | 60/142/1070 | 60/142/1070 | ||||

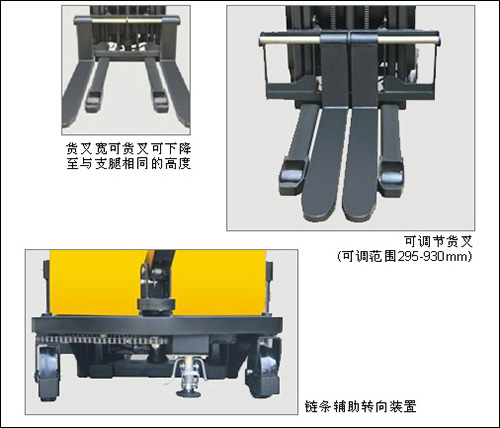

| 貨叉外寬(b5) | mm | 295-930(可調) | 295-930(可調) | ||||
| 軸距中心離地間隙(m2) | mm | 21 | 21 | ||||
| 通道寬度,托盤1000×1200(1200跨貨叉放置)(Ast) | mm | 2288 | 2368 | ||||
| 通道寬度,托盤800×1200(1200沿貨叉放置)(Ast) | mm | 2267 | 2347 | ||||
| 轉彎半徑(Wa) | mm | 1425 | 1505 | ||||
| 提升速度,滿載/空載 | m/s | 0.08/0.1 | 0.08/0.1 | ||||
| 下降速度,滿載/空載 | m/s | 0.15/0.12 | 0.15/0.12 | ||||
| 行車制動 |
|
機械 | 機械 | ||||
| 駕駛員耳邊噪音等級符合DIN12053 | db(A) | ＜70 | ＜70 | ||||
|
|
|||||||
| 寬支腿型（支腿可調） | |||||||
| 型號 |
|
JK8431 | JK8432 | JK8433 | JK8434 | JK8435 | JK8436 |
| 額定載荷(Q) | kg | 1000 | 1500 | ||||
| 載荷中心距(C) | mm | 500 | 500 | ||||
| 前懸距(X) | mm | 800 | 800 | ||||
| 降低時高度(h13) | mm | 70 | 70 | ||||
| 軸距(Y) | mm | 1295 | 1375 | ||||
| 自重(含蓄電池) | kg | 420 | 475 | 490 | 470 | 536 | 550 |
| 軸負載,滿載時前/后軸 | kg | 680/960① | 850/1358① | ||||
| 軸負載,空載時前/后軸 | kg | 449/191① | 503/205① | ||||
| 輪子 |
|
聚氨酯 | 聚氨酯 | ||||
| 前輪尺寸 | mm | 180×50 | 180×50 | ||||
| 后輪尺寸 | mm | 98×82 | 98×82 | ||||
| 輪,前后數量(x=驅動輪) |
|
2/2 | 2/2 | ||||
| 前輪輪距(b10) | mm | 700 | 700 | ||||
| 后輪輪距(b11) | mm | 1016/1416 | 1016/1416 | ||||
| 門架縮回時高度(h1) | mm | 2145 | 1895 | 2145 | 2145 | 1895 | 2145 |
| 起升高度(h3) | mm | 1600 | 2500 | 3000 | 1600 | 2500 | 3000 |
| 作業時門架最大高度(h4) | mm | 2145 | 3052 | 3552 | 2145 | 3052 | 3552 |
| 總體長度(l1) | mm | 1690 | 1770 | ||||
| 叉面長度(l2) | mm | 620 | 700 | ||||
| 車體寬度(b1) | mm | 1132-1532(支腿可調) | 1132-1532(支腿可調) | ||||
| 貨叉尺寸(s/e/l) | mm | 60/142/1070 | 60/142/1070 | ||||
| 貨叉外寬(b5) | mm | 295-930(可調) | 295-930(可調) | ||||
| 軸距中心離地間隙(m2) | mm | 40 | 40 | ||||
| 通道寬度,托盤1000×1200(1200跨貨叉放置)(Ast) | mm | 2288 | 2368 | ||||
| 通道寬度,托盤800×1200(1200沿貨叉放置)(Ast) | mm | 2267 | 2347 | ||||
| 轉彎半徑(Wa) | mm | 1425 | 1505 | ||||
| 提升速度,滿載/空載 | m/s | 0.08/0.1 | 0.08/0.1 | ||||
| 下降速度,滿載/空載 | m/s | 0.15/0.12 | 0.15/0.12 | ||||
| 行車制動 |
|
機械 | 機械 | ||||
| 駕駛員耳邊噪音等級符合DIN12053 | db(A) | ＜70 | ＜70 | ||||
